Сборка модуля на основе плат 1P для 2х цветных светодиодов 5450.
В сегодняшней статье мы расскажем о том, как паять модули на основе плат
«Плата 1P для 2х цветных светодиодов 5450». Такие, как на фото.
Для пайки одного модуля нам потребуются следующие компоненты:
1) Плата 1P для 2х цветных светодиодов 5450 1 штука артикул 03203
2) Светодиод 5450 3-чип БЕЛО-ЖЕЛТЫЙ 2YW (LEDSTUDIO) 1 штука артикул 50451-LS-2WY
3) Резистор SMD 1/4Вт, 1.0KОм 1 штука артикул 60020
4) Резистор SMD 1/4Вт, 750 Ом 1 штука артикул 60011
Обозначение подписей на плате:
"Y" - вывод для кристалла жёлтого цвета.
"W" - вывод для кристалла белого цвета.
"GND" - отрицательные выводы питания для желтого и белого кристалла (W-, Y-)
"W+, Y+" – “плюсы» питания для белого и желтого цветов, с подключением через резистор.
Для начала спаяем модуль с резисторами. Для этого припаяем бело-жёлтый светодиод, совместив отметку на плате и скошенный угол на светодиоде. После этого припаяем резисторы. Для белого светодиода место под резистор помеченно буквой "W", для желтого буквой "Y".
Для белого светодиода необходим резистор 1 Ком, для желтого 750 Ом.

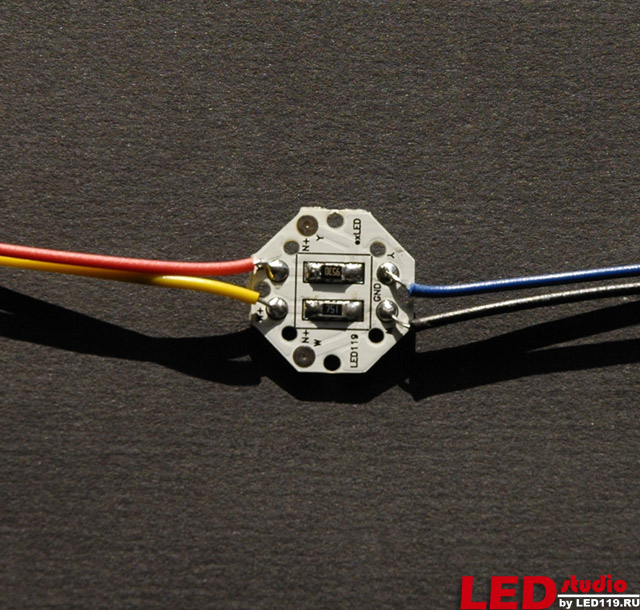

После этого припаиваем провода к контактам "W+, Y+" и "GND".
Делать, как на фото.

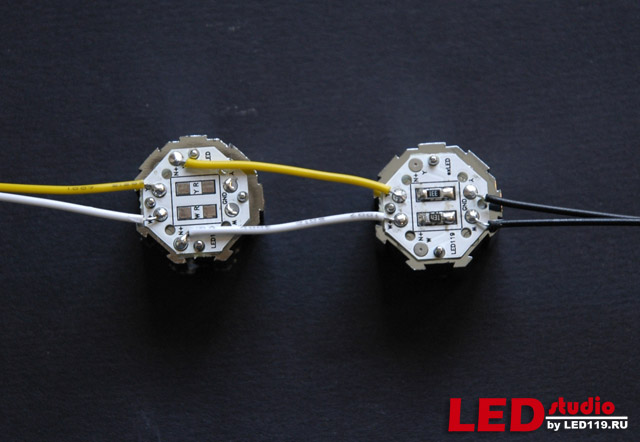

Так же можно соеденить один модуль с резисторами и один без резисторов.
Необходимо заметить, что в в этой плате два жёлтых чипа соеденены последовательно, и есть один белый чип. Таким образом, подключая два модуля получаем соотношение резисторов и диодов для белых чипов 1:2, для жёлтых чипов 1:4.
Для соединения надо "плюсы" одного модуля соединить с "минусами" другого модуля. Делайте, как показанно на фото и не перепутайте.
Так же можно использовать отражатели, список подходящих отражателей смотрите в описании к плате.

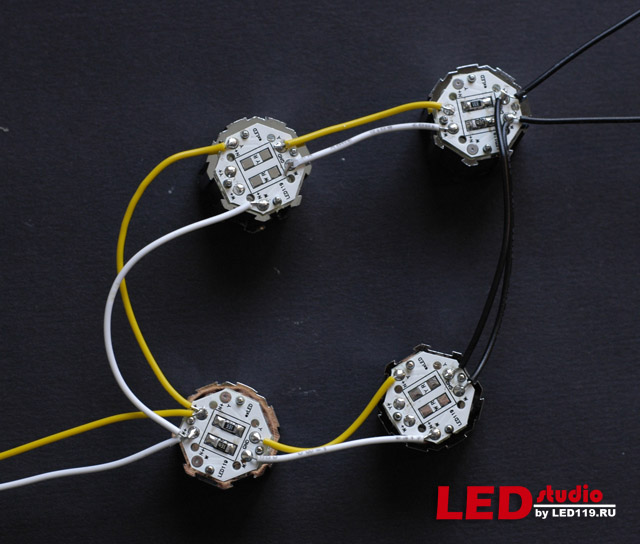

Можно спаять ещё одну такую же "цепь" и соеденить их паралельно, подсоеденив входы одной цепи к входам другой.
Внимание. Длинные провода на фото сделанны для лучшей видимости, в работе нужно делать максимально короткие провода, что бы они не торчали.

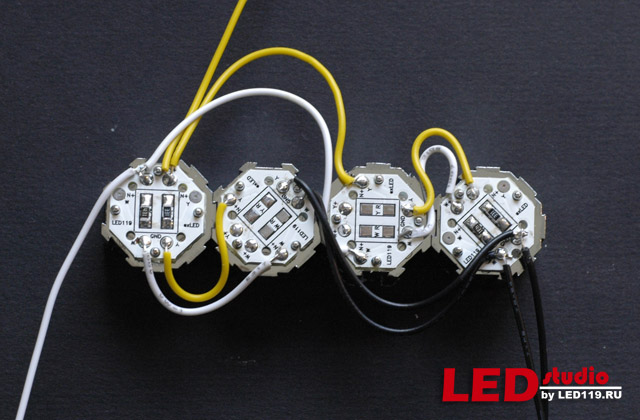

Делайте, как на фото.

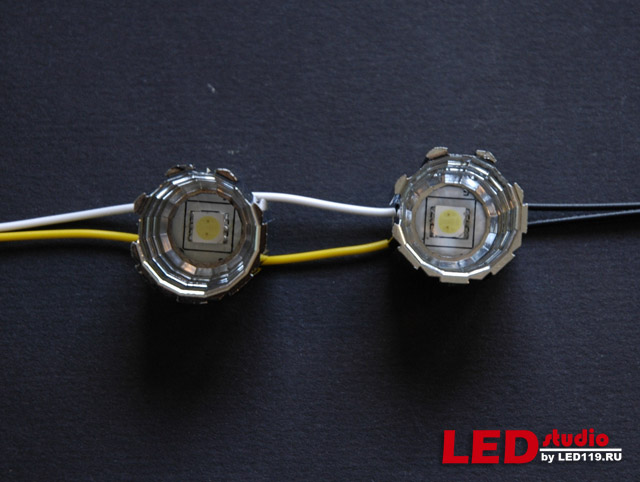

Вот с отражателями.

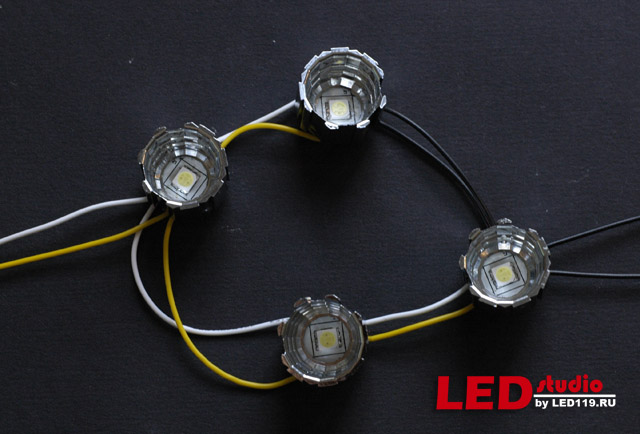

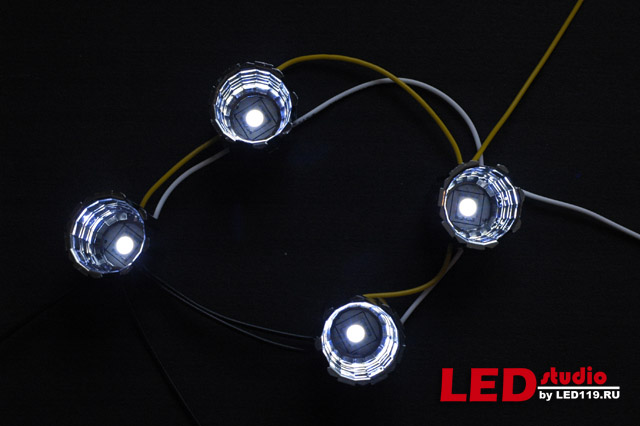

Включён белый свет.

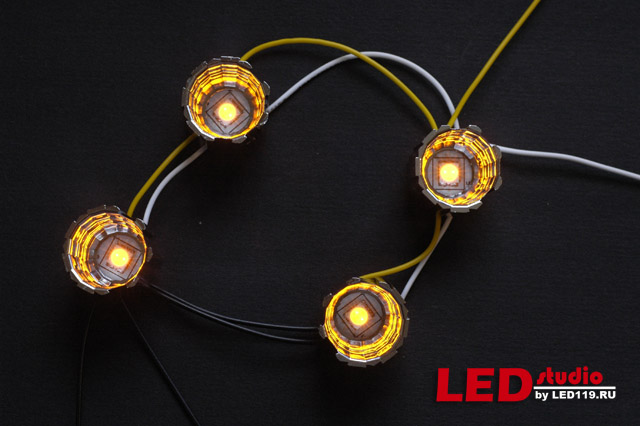

Включен желтый свет:

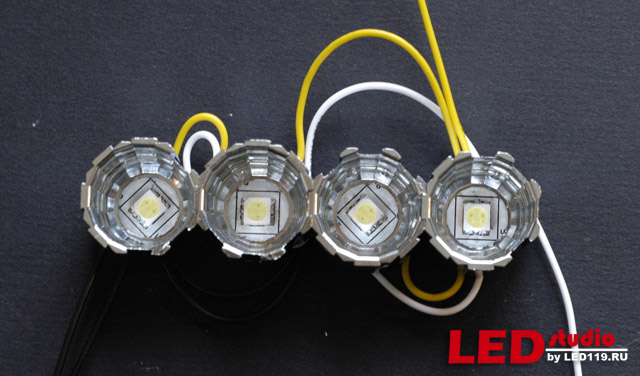

Так же можно скреплять отражатели между собой.
Применять подобные конструкции можно для построения модулей, совмещающих функции поворотника и габарита.
